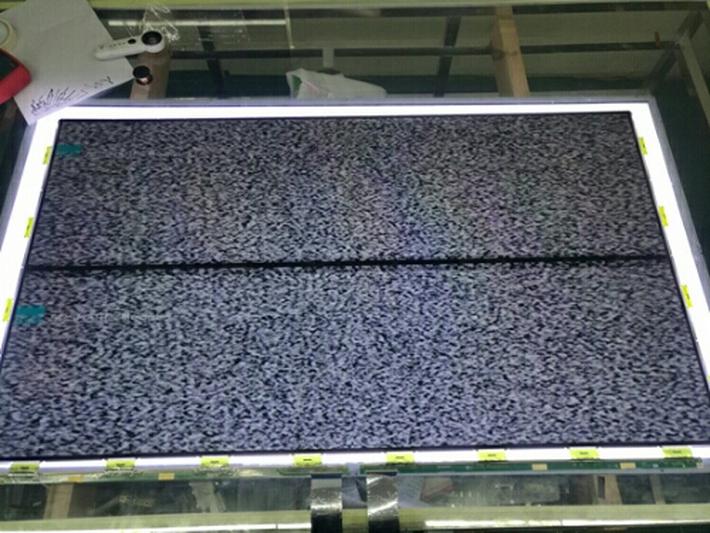

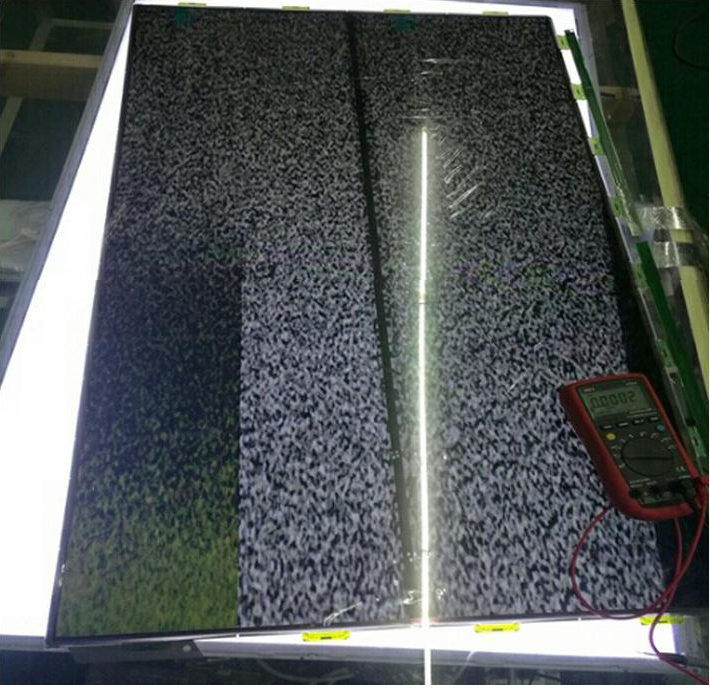

故障现象:右上角局部发黄图像反应慢

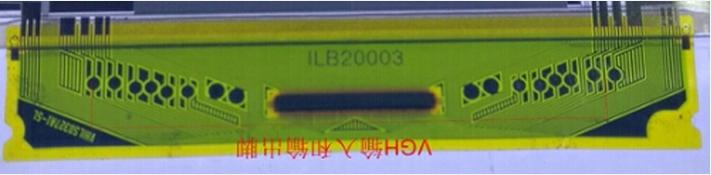

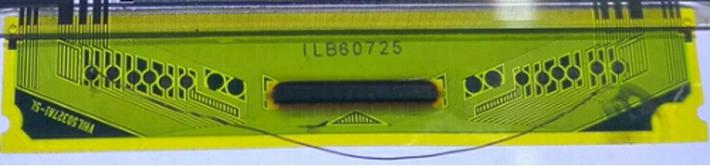

分析与维修:此机采用的是夏普屏,独立逻辑板,8+8模块,拆机在试机台上点屏故障依旧,看此现象判断是右上角最后一个Y COF工作不正常,果断的更换后故障依旧,怀疑换的旧COF有问题再更换一个后故障还是一样,这下有点懵了,难道是ITO有断的,仔细用显微镜观察最后一个COF的ITO都没有问题。从原理我们知道Y COF的工作条件从X1 cof然后到玻璃的边缘到Y1再依次从Y1 到Y2 再到Y3,Y4,现在Y,4工作不正常那跟Y3也有关系啊,由于Y3对应的扫描区域是正常的,那就是从Y3往Y4传递的信号有问题了,Y cof型号为VH1LS0327AI-5L,量Y4的VGH电压没有输入,Y3的VGH点没有输出,用漆包线从Y3的VGH输入飞到Y4的输入端后故障排除。见下图:
